دنباله سه نظام مورس – راهنمای خرید

دنباله سه نظام یک قطعه واسط است که امکان نصب سه‌نظام را روی دستگاه‌های مختلف فراهم می‌کند. این قطعه از دو بخش اصلی تشکیل می‌شود: بخشی که به دستگاه متصل می‌شود (معمولاً مخروطی مورس با نام MT) و بخشی که به سه‌نظام متصل می‌شود (معمولاً B-Type یا JT). دنباله سه نظام مورس یک سیستم نصب ابزار ساده، کم هزینه، تکرارپذیر و همه کاره است. این ابزار قابلیت تعویض سریع را فراهم می‌کند، زیرا ابزارها را می‌توان به سرعت تعویض کرد. همچنین امکان انتقال توان بالا در سطح رابط را فراهم می‌کند.

دنباله سه نظام چیست؟

دنباله سه نظام ابزاری برای نگه داشتن سه نظام در دستگاه تراش یا ابزارهای برقی است. قسمت نری آن به شکل مخروطی مورس است که درون سوکت مادگی دستگاه قرار می‌گیرد. قسمت مادگی نیز به شکل مخروط با زاویه مطابق با قسمت نری است.

تقریباً تمام دستگاه‌های تراش و دریل‌های برقی ستونی از دنباله سه نظام مورس برای اتصال ابزار تراش به دستگاه استفاده می‌کنند. در بسیاری از دریل‌های رادیال، دریل‌های دستی و ماشین‌های تراش که دارای سه نظام هستند، سه نظام توسط یک دنباله مخروطی به آن‌ها متصل می‌شود. قسمت نر ساقه نگهدارنده ابزار است و سوکت مادگی همراه با اسپیندل می‌چرخد.

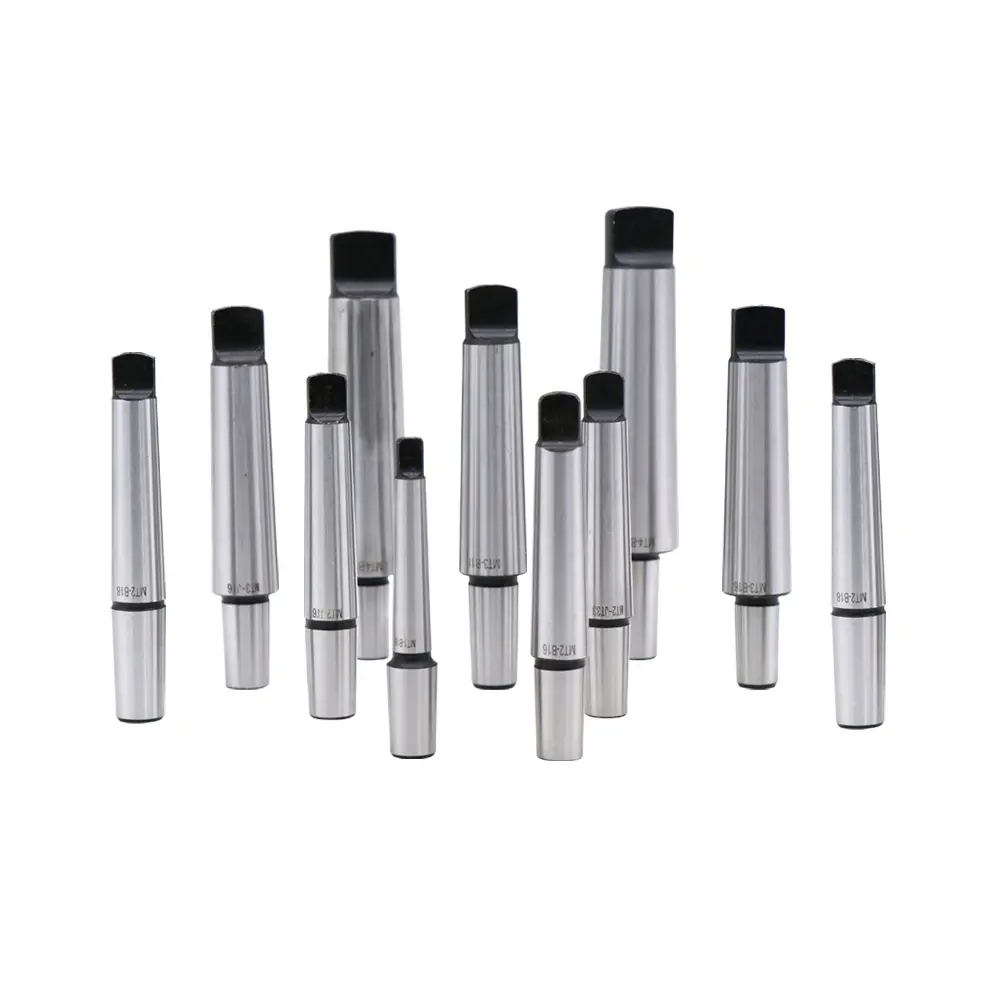

سایزهای دنباله سه نظام مورس سری MT-B

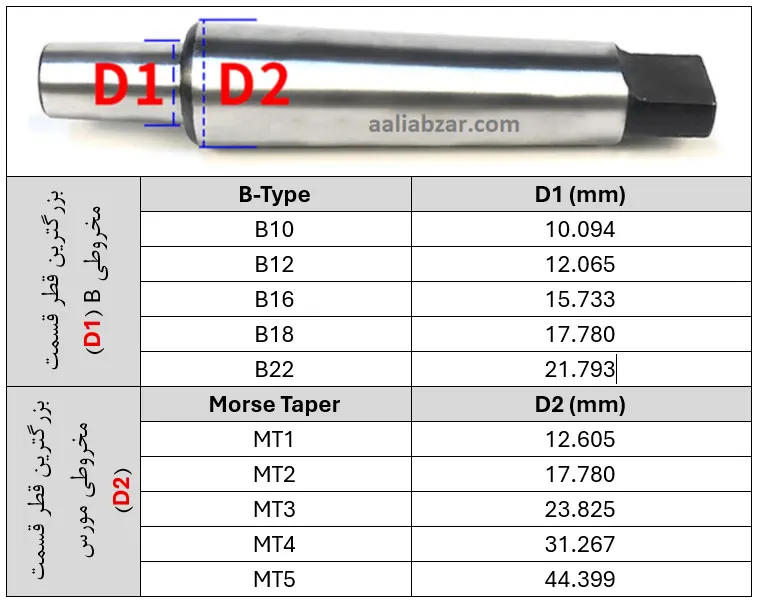

دنباله سه نظام قطعه‌ای رابط است که سه‌نظام دریل را به اسپیندل دستگاه‌هایی مانند دریل ستونی، تراش و فرز متصل می‌کند. مدل‌های MT-B، پرکاربردترین نوع این قطعه هستند که در آن‌ها MT نشان‌دهنده نوع اتصال مخروطی مورس (Morse Taper) به دستگاه است و B معرف استاندارد اتصال سه‌نظام (B-Type) می‌باشد. این قطعات از فولاد سخت‌کاری‌شده ساخته می‌شوند و به صورت MT2-B16، MT3-B22 و … نام‌گذاری می‌گردند. مخروطی‌های سری B مطابق با استاندارد DIN 238 تولید می‌شوند. هر مخروطی در سری B عملاً انتهای کوچک یا بزرگ یک مخروطی مورس است:

سوالات متداول؟

۱. دنباله سه نظام چیست و چه کاربردی دارد؟

دنباله سه نظام، قطعه‌ای رابط است که سه‌نظام دریل را به دستگاه‌هایی مانند دریل ستونی، تراش و فرز متصل می‌کند. MT نشان‌دهنده اتصال مورس به دستگاه و B نشان‌دهنده استاندارد اتصال سه‌نظام است.

۲. چگونه مدل مناسب دنباله سه نظام را انتخاب کنم؟

ابتدا نوع اتصال مورس دستگاه خود (معمولاً MT2 یا MT3) و سپس نوع اتصال سه‌نظام (معمولاً B16 یا B22) را مشخص کنید. مدل ترکیبی مانند MT2-B16 را انتخاب نمایید.

۳. تفاوت بین B16 و B22 در دنباله سه نظام چیست؟

B16 و B22 استانداردهای مختلفی برای اتصال سه‌نظام هستند. B16 برای سه‌نظام‌های ۱ تا ۱۳ میلی‌متر و B22 برای سه‌نظام‌های بزرگ‌تر با ظرفیت ۲۰ میلی‌متر کاربرد دارد.

۴. جنس دنباله سه نظام چیست؟

دنباله‌های باکیفیت از فولاد ابزار سخت‌کاری‌شده ساخته می‌شوند. این موضوع برای تحمل فشار، جلوگیری از سایش و ایجاد اتصالی دقیق و بدون لرزش حیاتی است.

۵. چگونه دنباله سه نظام را از دستگاه خارج کنم؟

دنباله‌های مورس دارای یک شیار خروج هستند. برای خارج کردن، باید از گوه مخصوص استفاده کنید. هرگز به دنباله یا دستگاه ضربه مستقیم وارد نکنید.
