خرید شابلون آر سنج

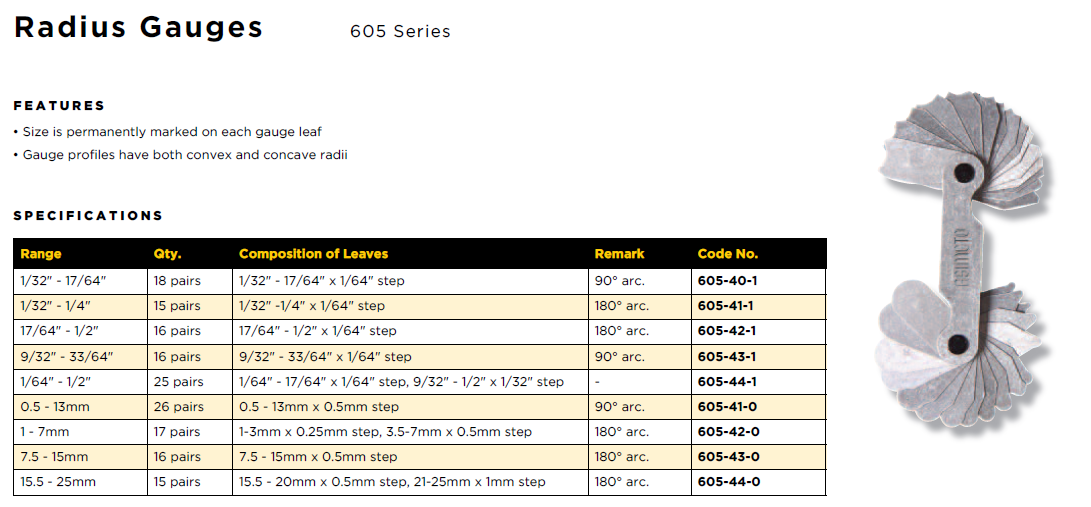

شابلون آر سنج (Radius Gauge) یا همان گیج شعاع یکی از ابزارهای پرکاربرد در صنعت و مهندسی است که برای اندازه‌گیری و بررسی شعاع منحنی‌های مختلف طراحی شده است. این ابزار به‌ویژه در زمینه‌های تراشکاری، قالب‌سازی، ماشین‌کاری، و کنترل کیفیت اهمیت ویژه‌ای دارد. در ادامه، توضیح مفصلی در مورد این ابزار ارائه می‌شود:
تعریف شابلون آر سنج
شابلون آر سنج ابزاری دقیق و دستی است که از مجموعه‌ای از تیغه‌ها یا صفحات نازک تشکیل شده است. هر تیغه دارای یک شعاع داخلی (مقعر) یا خارجی (محدب) با اندازه مشخص است. این شعاع‌ها به‌طور دقیق ماشین‌کاری شده‌اند و استانداردهای خاصی را رعایت می‌کنند. هدف اصلی این ابزار، اندازه‌گیری و تطبیق شعاع یک قطعه یا سطح منحنی با تیغه‌های شابلون است.
اجزای شابلون آر سنج
- تیغه‌ها (Blades):
- تیغه‌ها معمولاً از جنس فولاد ضدزنگ یا فولاد سخت‌کاری شده ساخته می‌شوند تا در برابر سایش و خوردگی مقاوم باشند.
- هر تیغه دارای لبه‌ای با شعاع محدب و مقعر است.
- شعاع‌های هر تیغه با دقت بالا مشخص شده‌اند و معمولاً روی هر تیغه مقدار آن حک شده است.
- محفظه نگهدارنده (Holder):
- تیغه‌ها به‌صورت تاشو در یک محفظه فلزی یا پلاستیکی قرار می‌گیرند.
- این محفظه به تسهیل حمل‌ونقل و جلوگیری از آسیب به تیغه‌ها کمک می‌کند.
- پیچ قفل‌کننده:
- برای ثابت نگه‌داشتن تیغه‌ها در هنگام استفاده به کار می‌رود.
کاربردهای شابلون آر سنج
- کنترل کیفیت: در خطوط تولید و کنترل کیفیت برای بررسی انطباق شعاع قطعات با استانداردهای مشخص استفاده می‌شود.
- طراحی و ساخت قالب: در قالب‌سازی برای اندازه‌گیری و تنظیم دقیق منحنی‌های قالب کاربرد دارد.
- تراشکاری و ماشین‌کاری: در فرآیندهای تراشکاری و فرزکاری برای اطمینان از دقت شعاع ابزارها و قطعات.
- بازرسی سطوح: برای تطبیق منحنی قطعات تولیدی با شعاع‌های موردنظر.
نحوه استفاده از شابلون آر سنج
- ابتدا شعاع تقریبی سطح یا قطعه موردنظر را تعیین کنید.
- تیغه‌ای با شعاع نزدیک به مقدار تخمین زده شده را انتخاب کنید.
- تیغه را روی سطح منحنی قرار دهید:
- اگر تیغه کاملاً به سطح مماس باشد، شعاع صحیح را پیدا کرده‌اید.
- اگر بین تیغه و سطح فاصله‌ای وجود دارد، باید تیغه دیگری با شعاع بزرگ‌تر یا کوچک‌تر انتخاب شود.
- برای بررسی شعاع داخلی و خارجی، تیغه‌های مقعر و محدب به کار گرفته می‌شوند.
مزایای شابلون ار سنج
- دقت بالا: شابلون‌های آر سنج با استانداردهای دقیق تولید می‌شوند و اندازه‌گیری شعاع را با دقتی مناسب ممکن می‌سازند.
- سهولت استفاده: ابزاری ساده و بدون نیاز به آموزش پیچیده است.
- مقرون‌به‌صرفه: نسبت به ابزارهای اندازه‌گیری دیجیتال یا پیشرفته هزینه کمتری دارد.
- قابلیت حمل: به دلیل وزن کم و طراحی جمع‌وجور، حمل و استفاده از آن آسان است.
محدودیت‌ها و نکات مهم
- دقت نسبی: شابلون آر سنج برای اندازه‌گیری‌های تقریبی مناسب است و نمی‌تواند جای ابزارهای دقیق مانند کولیس یا ابزارهای دیجیتال را بگیرد.
- حفظ و نگهداری: برای جلوگیری از زنگ‌زدگی و تغییر شکل تیغه‌ها، باید آن را در محفظه مناسب نگهداری و از رطوبت دور نگه داشت.
- محدوده شعاع: شابلون‌های آر سنج معمولاً دارای محدوده خاصی از شعاع هستند (مثلاً 1 تا 15 میلی‌متر) و برای شعاع‌های بزرگ‌تر باید از مدل‌های خاص یا ابزارهای دیگر استفاده شود.
انواع شابلون آر سنج
- شابلون‌های استاندارد: برای اندازه‌گیری شعاع‌های رایج در صنعت.
- شابلون‌های سفارشی: برای کاربردهای خاص با شعاع‌های خاص طراحی می‌شوند.
- شابلون دیجیتال: دارای قابلیت نمایش شعاع به‌صورت دیجیتال برای دقت بیشتر.
جمع‌بندی
شابلون آر سنج یک ابزار ساده اما حیاتی برای اندازه‌گیری شعاع‌های مختلف در صنایع گوناگون است. با استفاده صحیح و نگهداری مناسب، این ابزار می‌تواند سال‌ها خدمات دقیق ارائه دهد و به بهبود کیفیت تولید کمک کند.
