فشنگی کولت ER دستگاه CNC – راهنمای انتخاب و خرید
1. فشنگی کولت ER چیست؟
فشنگی کولت ER ابزارگیری با قابلیت ارتجاعی است که برای نگهداری ابزارهای تراشکاری بر روی موتور اسپیندل دستگاه تراش کاربرد دارد. کولت‌های فشنگی از هر دو انتها چاک دارند؛ بنابراین، هنگام سفت شدن بر روی ابزار برش، تمام طول ساقه ابزار درون فشنگی کولت فشرده می‌شود. این ابزارگیرها نه تنها چسبندگی بهتری روی ساقه ابزار برش فراهم می‌کنند، بلکه امکان تغییر (معمولاً 1 میلی‌متر) در اندازه‌های ساقه را فراهم می‌کند. برای نگه‌داشتن ابزارهای با سایز کمتر از 3 میلی‌متر بهتر است از فشنگی با سایز 0.5 میلی‌متر کوچکتر از اندازه اسمی استفاده شوند.
فشنگی کولت ER بر روی دستگاه CNC تراش، فرز و … نصب می‌شود و وظیفه آن نگهداری ابزار برش است. فشنگی کولت ER به دلیل انعطاف‌پذیری که دارد، در حال حاضر بیشترین استفاده را در بین سایر ابزارگیرها دارد. عملکرد پایدار، دقت بالا اعمال نیروی گیره یکنواخت به ابزار و امکان برش با سرعت بالا از مزایای اصلی فشنگی‌های کولت ER است.
سطح داخلی فشنگی فنری کولت استوانه‌ای شکل و سطح بیرونی آن مخروطی است. با اعمال نیروی فشاری سطح داخلی آن به قطر کوچکتر منقبض می‌شود و ابزار یا قطعه کار را محکم نگه می‌دارد. اغلب فشنگی‌های از فولاد فنری ساخته می‌شوند که چند برش چاک‌دار در طول آن‌ها وجود دارد تا به آن‌ها اجازه انبساط و انقباض را بدهد. این ویژگی سطح خارجی ابزار یا قطعه کار را نگه می دارد. زمانی که قسمت مخروطی فشنگی درون کولت قرار می‌گیرد، فشنگی منبسط می‌شود.
2. اندازه فشنگی کولت ER

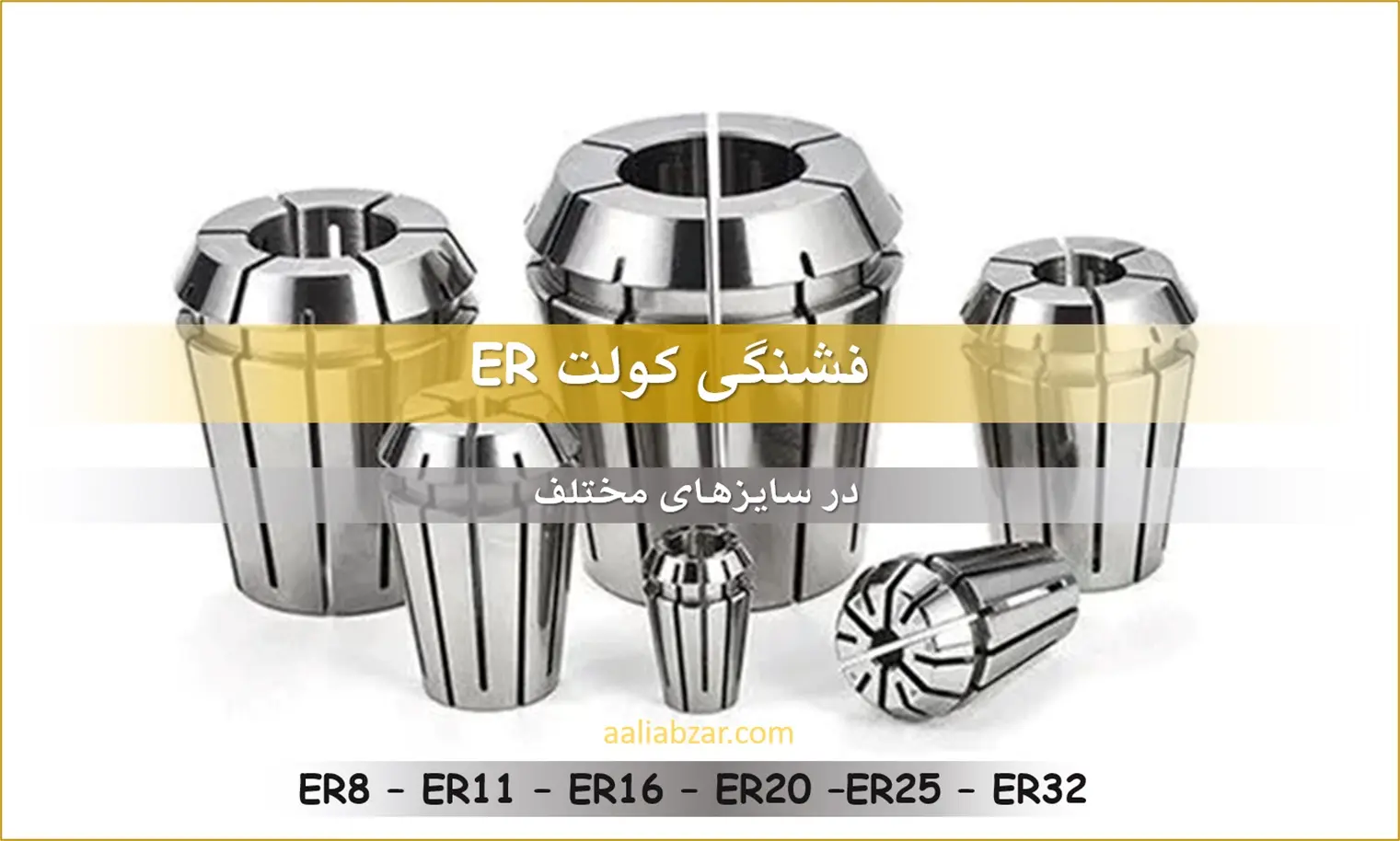

استفاده از اندازه مناسب فشنگی کولت ER برای قطر ساقه ابزار شما بسیار مهم است. ابتدا مطمئن شوید که کولت شما متناسب با اسپیندل دستگاهی است که روی آن سوار می‌شود. تلاش برای جا دادن یک ابزار با قطر ساقه بزرگت‌تر از اندازه سوراخ فشنگی کولت باعث آسیب به ابزار و فشنگی می‌شود. این کولت‌ها معمولاً در یک سری استاندارد مانند: ER-8، ER-11، ER-16، ER-20، ER-25، ER-32، ER-40 و ER-50 یافت می‌شوند.
عدد مقابل ER نشان دهنده قطر دهانه مخروطی بر حسب میلی‌متر است. مجموعه کاملی از فشنگی‌های ER در گام‌های اسمی 1 میلی‌متری با هر قطر استوانه‌ای ممکن در ظرفیت سری متناسب است. به عنوان مثال، فشنگی ER32-5mm ابزار با قطر بین 4 تا 5 میلی‌متر را نگه می‌دارد. هندسه فنر فشنگی کولت ER فقط برای ابزارهای استوانه‌ای مناسب است.
ساده‌ترین راه برای تعیین نوع فشنگی کولت دستگاه شما، اندازه‌گیری طول و قطر آن است. طول و قطر فشنگی‌های کولت متمایز هستند. از نمودار زیر برای تعیین مجموعه کولت مناسب برای دستگاه خود استفاده کنید.
3. به چه سایز فشنگی کولت ER نیاز دارم؟
اگر یک ماشین‌کار جدید هستید و به‌دنبال خرید لوازم هستید، یکی از بهترین خریدهایی که می‌توانید انجام دهید خرید مجموعه‌ای از فشنگی های ER است. شروع با یک مجموعه کامل از کیت‌های فشنگی به شما این امکان را می‌دهد تا تقریباً از هر ابزاری برش بتوانید استفاده کنید.

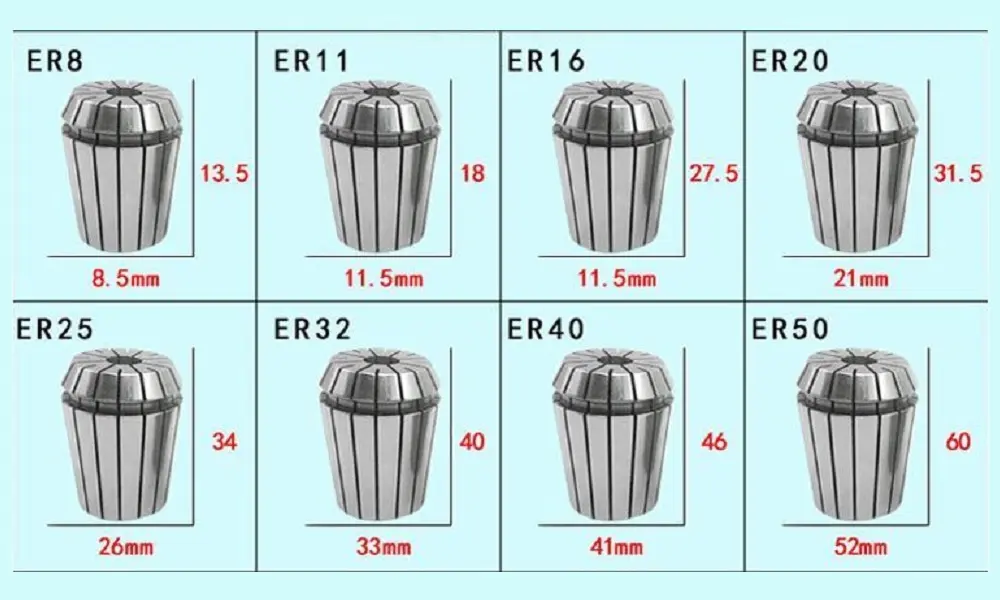

نقطه قوت واقعی فشنگی‌های ER این است که با حالت ارتجاعی خود هر ابزار ته گرد را می‌توانند نگه دارند، اما یک اندازه اسمی از فشنگی نمی‌تواند همه سایز قطرها را نگه دارد. داشتن مجموعه‌ای از فشنگی‌ها با اندازه‌های مختلف به شما امکان می‌دهد هر ابزاری را در محدوده گیره سری کولت‌ها نگه دارید. به خاطر داشته باشید که هرچه ابزار شما به اندازه اسمی کولت نزدیک‌تر باشد، با دقت بیشتری آن را سفت می‌کند. داشتن یک ست کامل از کولت‌های ER در جعبه‌ابزار شما مهم است.. مجموعه‌های کولت فشنگی ER در 8 اندازه مختلف ساخته می‌شوند:
ER8: ابعاد 8.5*13.5 میلی‌متر; قطر سوراخ 1 تا 5 میلی‌متر
ER11: ابعاد 11.5*18 میلی‌متر; قطر سوراخ 1 تا 7 میلی‌متر
ER16: ابعاد 11.5*27 میلی‌متر; قطر سوراخ از 3 تا 10 میلی‌متر
ER20: ابعاد 21*31.5 میلی‌متر; قطر سوراخ 3 تا 13 میلی‌متر
ER25: ابعاد 26*34 میلی‌متر; قطر سوراخ 3 تا 16 میلی‌متر
ER32: ابعاد 33*40 میلی‌متر; قطر سوراخ 3 تا 20 میلی‌متر
ER40: ابعاد 41*46 میلی‌متر; قطر سوراخ 3 تا 26 میلی‌متر
ER50: ابعاد 52*60 میلی‌متر; قطر سوراخ 10 تا 34 میلی‌متر
4. نحوه نصب فشنگی کولت ER

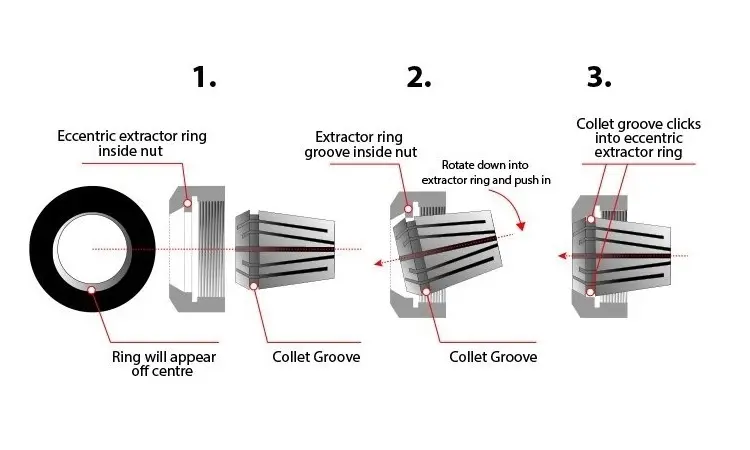

قبل از نصب فشنگی کولت ER بر روی کولت ابزار گیر دستگاه، ابتدا باید فشنگی بر روی مهره نصب شود. برای نصب فشنگی، آن را به صورت زاویه‌دار وارد مهره کنید، کمی بچرخانید و آن را به داخل مهره فشار دهید تا جایی که سطح فشنگی با سطح مهره یکی شود. سپس باید تیغ برش بر روی فشنگی سوار شود و کل مجموعه درون کولت محکم شود. برای برداشتن تیغ برش، مهره را شل کرده و باز کنید. سپس با استفاده از آچار چاکنت، مهره را بیشتر باز کنید تا فشنگی از بدنه کولت آزاد شود. برداشتن فشنگی از مهره برعکس روش نصب آن است.
5. نگه داشتن یک فرز انگشتی (یا سایر ابزارها)
برای به دست آوردن بهترین حالت هنگام قرار دادن یک ابزار درون فشنگی کولت ER، بهترین کار این است که تا حد امکان ابزار را درون فشنگی درگیر کنید. در صورت امکان، درگیر بودن ابزار در تمام طول فشنگی حالت ایده‌آل است. این امر دو مزیت اصلی دارد:
- حفظ قدرت: بدیهی است که شما می‌خواهید ابزار شما درون فشنگی باقی بماند. هر چقدر که فشنگی طول بیشتری از ابزار بگیرد، ایمن‌تر خواهد بود. داشتن قدرت نگهداری بیشتر نه تنها از بیرون کشیده شدن ابزار در حین ماشینکاری جلوگیری می‌کند، بلکه می‌تواند احتمال شکستن ابزار شما را نیز کاهش دهد.
- سختی: داشتن قدرت نگهداری بیشتر بر روی خود ابزار باعث می‌شود که در حین ماشینکاری، احتمال شکستگی کمتری در ابزار داشته باشید. سختی بیشتر به معنای برش سریع‌تر، عمر بیشتر ابزار و پرداخت سطح بهتر است.
6. حروف ER در فشنگی مخفف چه چیزی هستند؟
حروف “ER” طراحی خاص فشنگی کولت را نشان می‌دهند. حرف “E” در ابتدا برای نوع خاصی از کولت‌ها استفاده می‌شد که دهه‌ها پیش محبوب بودند و دیگر از آن‌ها استفاده نمی‌شود. محدوده اندازه نگهداری قطر ابزار توسط فشنگی فنری کولت ER بسته به سری آن‌ها متفاوت است که در ادامه به آن خواهیم پرداخت.
سیستم فشنگی فنری کولت “ER” که توسط Rego-Fix در سال 1973 به ثبت رسیده و تحت استاندارد DIN 6499 توسعه یافت. این سیستم پرکاربردترین سیستم گیره در جهان است و امروزه توسط بسیاری از تولیدکنندگان در سراسر جهان در دسترس است. نام “ER” از یک فشنگی موجود “E” گرفته شده است که Rego-Fix آن را تغییر داده و “R” را برای “Rego-Fix” به آن اضافه کرده است.
