کولیس چیست و چه کاربردی دارد؟
کولیس: ابزاری برای اندازه‌گیری‌های فنی
کولیس [به انگلیسی: Caliper] یک ابزار اندازه‌گیری دقیق است که انعطاف‌پذیری خوبی برای اندازه‌گیری ابعاد مختلف مانند ضخامت، قطر خارجی، قطر داخلی، طول، عرض و عمق یک جسم را دارد. کولیس‌ها از فولاد ساخته می‌شوند؛ با این حال، گاهی اوقات که فولاد می‌تواند باعث ایجاد خراش روی قطعه شود می‌توان از پلاستیک نیز در ساخت آن‌ها استفاده کرد.
کولیس یکی از پرکاربردترین ابزارهای اندازه‌گیری در صنعت، مهندسی و کارگاه‌های ماشینکاری است. این ابزار به دلیل دقت بالا و قابلیت اندازه‌گیری ابعاد مختلف یک قطعه، برای بررسی اینکه آیا قطعات تولیدی با نقشه‌های مهندسی مطابقت دارند یا خیر کاربرد دارد.
برخلاف خط‌کش‌های معمولی که خطای دید بالایی دارند و دقت آن‌ها در حد میلی‌متر است، کولیس به دلیل داشتن سیستم ورنیه یا نمایشگر دیجیتال، دقت بسیار بالایی (تا 0.01 میلی‌متر) را ارائه می‌دهد. این دقت برای قطعات صنعتی که کوچک‌ترین تغییر در ابعاد آن‌ها می‌تواند منجر به شکست در عملکرد نهایی یا عدم مونتاژ قطعات در یک مجموعه مکانیکی شود، ضروری است. دقت کولیس‌ها بین 0.1 تا 0.02 میلی‌متر است. رایج‌ترین محدوده اندازه‌گیری کولیس‌ها بین 0 تا 15 میلی‌متر یا 6 اینچ است. اما بسته به الزامات موجود در محل کار می‌تواند گسترش یابد.
تاریخچه و مفهوم کولیس
واژه کولیس از ریشه یونانی به معنای “گام” یا “اندازه‌گیری” می‌آید. طراحی ابتدایی این ابزار به قرن‌ها پیش بازمی‌گردد، اما شکل مدرن و امروزی آن که از مقیاس ورنیه برای افزایش دقت استفاده می‌کند، مدیون پِری وِرنیه، ریاضی‌دان فرانسوی است. کولیس‌ها در انواع مختلفی از جمله ساده (ورنیه)، ساعتی و دیجیتال تولید می‌شوند که هرکدام کاربردهای خاص خود را دارند. برای مطالعه بیشتر در مورد تاریخچه کولیس اینجا کلیک کنید.
کاربرد کولیس

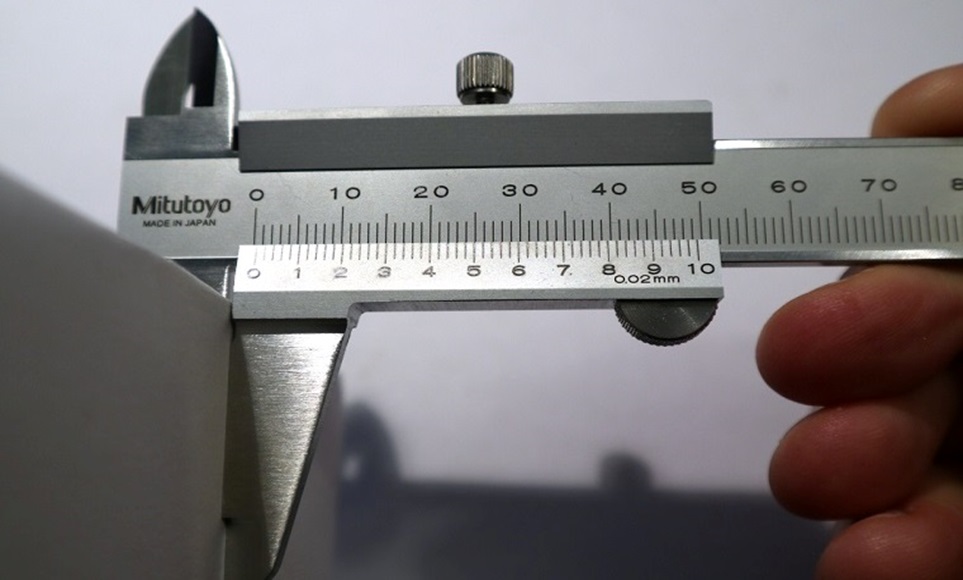

وقتی صحبت از اندازه‌گیری قطر اجسام استوانه‌ای می‌شود، کولیس انتخاب مناسبی است. اندازه‌گیری قطر داخلی یا خارجی، با یک ابزار واحد به نام کولیس کار راحتی است. برای اندازه‌گیری ضخامت، طول و عرض نیز می‌توانید از این ابزار استفاده کنید. از فک‌های بزرگتر کولیس برای اندازه‌گیری ابعاد خارجی و از فک‌های کوچک برای اندازه‌گیری ابعاد داخلی استفاده می‌شود. همچنین، کولیس‌ها مجهز به یک میله نازک در قسمت پشت خود می‌باشند که می‌توانید از آن برای اندازه‌گیری عمق سوراخ‌ها کم عمق (کمتر از 15 میلی‌متر یا 6 اینچ) استفاده کنید. کولیس‌ها به لطف مزایایی که دارند یکی از ابزارهای اندازه‌گیری کلیدی هستند که در زمینه‌های مختلفی مانند مهندسی، پزشکی، ساخت و ساز، فلزکاری استفاده می‌شوند.
معایب و مزایای کولیس
در زیر لیستی از معایب و مزایای کولیس‌ها را آورده‌ایم:
مزایا:
- دقت اندازه‌گیری: اولین مزیت کولیس‌ها این است که امکان خوانش دقیق را فرآهم می‌کند.
- تطبیق پذیری: کولیس‌ها ابزار اندازه‌گیری همه کاره‌ای هستند که می‌توان از آن‌ها برای اهداف مختلفی چون اندازه‌گیری ابعاد داخلی، خارجی و عمق استفاده کرد.
- طول عمر: از آنجایی که کولیس‌ها از مواد سختی مانند فولاد ضد زنگ تولید می‌شوند، بادوام هستند و می‌توانید از آن‌ها برای مدت طولانی استفاده کنید.
- عدم نیاز به تبدیل مقیاس: امکان اندازه‌گیری اجسام هم در مقیاس میلی‌متر هم در مقیاس اینچ در کولیس‌ها وجود دارد.
معایب:
- احتمال خطای شخصی: زاویه بین کولیس و قطعه‌کار هنگام کار با آن مهم است. زمانی که فردی با تجربه کمتر از کولیس استفاده می‌کند، احتمال خطای شخصی وجود دارد.
- نیاز به قدرت بینایی خوب: مدل آنالوگ که شامل کولیس‌های ورنیه و ساعتی می‌شود به قدرت بینایی خوب توسط کاربر نیاز دارد. افرادی که بینایی خوبی ندارند در خواندن اندازه‌گیری‌ها دچار مشکل می‌شوند.
- خطای صفر: یکی از رایج ترین ایرادهای استفاده از کولیس‌های ورنیه آنالوگ خطای صفر است. زمانی که فک‌ها کاملا بسته می‌شوند، باید نشان دهنده عدد صفر باشند. اگر صفر را نشان ندهند به این معنی است که خطای صفر وجود دارد. کولیسی که خطای صفر دارد باید دوباره کالیبره شود یا تعمیر شود زیرا خوانش نادرستی را ارائه می‌دهد.

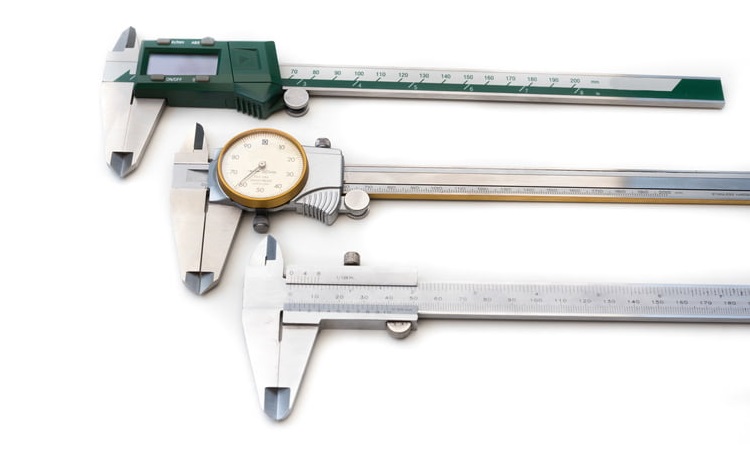

انواع کولیس بر اساس نوع نمایش اعداد
کولیس‌ها دارای مدل‌ها و انواع مختلفی هستند و ساده‌ترین روش برای دسته‌بندی آن‌ها تفاوتشان در نحوه خوانش اعداد است. کولیس‌ها در حالت کلی به صورت زیر دسته‌بندی می‌شوند:
- کولیس ورنیه (ساده): همانطور که از نامش مشخص است، کولیس ورنیه از یک ورنیه (خط‌کش مدرج) برای اندازه‌گیری اجسام استفاده می‌کند. کولیس ورنیه دارای دو فک ثابت و متحرک است.
- کولیس (عقربه‌ای): کولیس‌های ساعتی از یک گیج ساعتی برای نمایش اطلاعات اندازه‌گیری استفاده می‌کنند. اگرچه مکانیزم کار کولیس ساعتی پیچیده است، اما خواندن کولیس ساعتی به جای خواندن کولیس ورنیه آسان‌تر است.
- کولیس دیجیتال: کولیس دیجیتال دارای صفحه نمایش دیجیتال الکترونیکی است و راحت‌ترین راه خواندن اطلاعات را فراهم می‌کند. کولیس دیجیتال به شما این امکان را می‌دهد تا تنها به کمک یک دکمه بر روی آن واحد میلی‌متر را به اینچ تبدیل کنید.
اجزاء کولیس
کولیس متشکل از یک پایه محوری است که در سراسر نقاط جسمی که قرار است اندازه‌گیری شود، تنظیم می‌شود. برخی از کولیس‌ها دارای فک‌های بلند، برخی کوتاه و برخی خمیده هستند که یکی از این فک‌ها ثابت و دیگری متحرک است. یک کولیس این امکان را به کاربر می‌دهد تا اندازه‌گیری از طریق مقیاس ورنیه یا از طریق نمایشگر آنالوگ یا دیجیتال خوانده شود. تمام بخش‌های این سه نوع کولیس یکسان هستند و تنها تفاوت آن‌ها در ظاهر نمایشگر اعداد است.

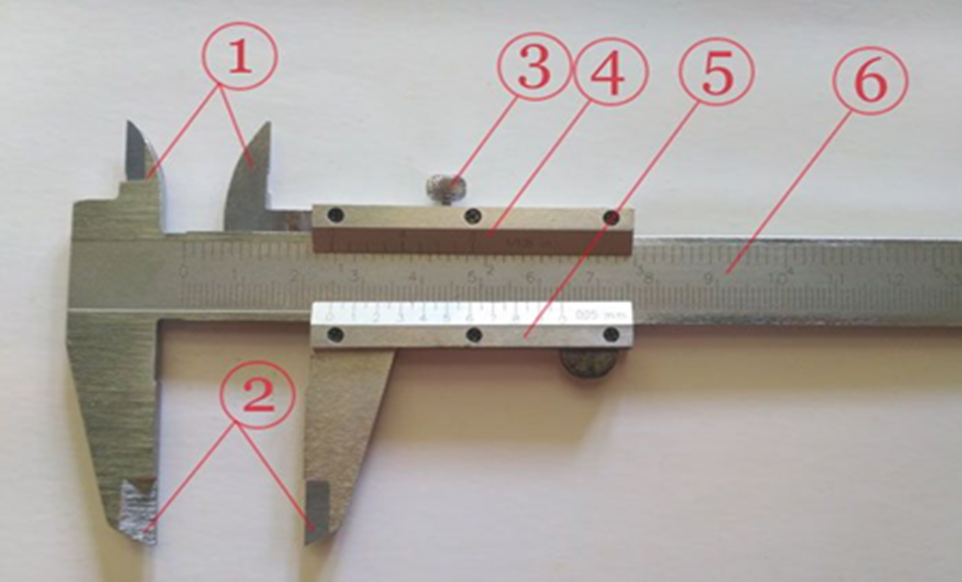

تصویر بالا یک کولیس معمولی ورنیه و اجزاء تشکیل دهنده آن را نشان می‌دهد. در زیر توضیح بخش‌های مختلف که روی تصویر مشخص شده‌است را آورده‌ایم:
- فک‌های داخلی: برای اندازه‌گیری ابعاد داخلی مانند قطر داخلی سیلندرها؛
- فک‌های خارجی: برای اندازه‌گیری ابعاد خارجی مانند طول، ضخامت، قطر بیرونی و عرض اجسام؛
- پیچ قفلی: بمنظور جلوگیری از حرکت جسم از آن استفاده می‌شود. در صورت نیاز می‌توانید پیچ را بچرخانید تا جسمی را که اندازه می‌گیرید را بین فک‌های کولیس سفت کنید؛
- مقیاس بالای ورنیه: بخش دارای درجه‌بندی اینچی؛
- مقیاس پایین ورنیه: اگر می‌خواهید با واحد متریک اندازه‌گیری کنید، این بخشی از مقیاس ورنیه است که درجه‌بندی متریک در آن قرار دارد؛
- مقیاس اصلی: درجه‌بندی در دو موقعیت تنظیم می‌شود که قسمت بالا برای اینچ و قسمت پایین برای میلی‌متر است.
نکات مهم در نگهداری و استفاده از کولیس
- همیشه قبل و بعد از استفاده، فک‌ها را با دستمال نرم تمیز کنید.
- هنگام اندازه‌گیری، نباید به فک‌ها فشار وارد کنید، چرا که می‌تواند باعث خم شدن آن‌ها یا خطای اندازه‌گیری شود.
- در صورت استفاده مداوم، حتماً باید ابزار توسط مراکز کالیبراسیون بررسی شود.
# چرا کالیبراسیون کولیس اهمیت دارد؟
در صنعت ماشینکاری، ابزاری که کالیبره نباشد، عملاً ناکارآمد است. اگر فک‌های کولیس شما به دلیل ضربه یا فرسایش، هنگام بسته شدن کامل عدد صفر را نشان ندهند، تمام اندازه‌گیری‌های بعدی شما با خطا مواجه خواهد شد. توصیه می‌شود در کارگاه‌های دقیق، کولیس‌ها را به صورت دوره‌ای توسط گیج بلوک کنترل کرده و در صورت نیاز، توسط متخصصان کالیبره کنید.
