میکرومتر عمق سنج، اجزاء و نحوه کار با آن

میکرومتر عمق سنج
زمان مطالعه: 6 دقیقه

1. میکرومتر عمق سنج چیست؟

میکرومتر عمق سنج ابزار حساسی است که برای اندازه‌گیری عمق سوراخ‌های کوچک با دقت 0.01 میلی‌متر و یا 0.001 اینچ از آن استفاده می‌شود. این میکرومتر توسط مهندسان و مکانیک‌ها استفاده می‌شود دارای یک سری قطعات منحصر به فرد است که به آن کمک می‌کنند تا اندازه‌گیری دقیقی انجام دهد. عمق سنج را فقط می‌توان در اجسامی استفاده کرد که مکان مناسبی برای قرارگیری سر ابزار در آن‌ها وجود داشته باشد.
.
بیشتر بخوانید: میکرومتر چیست؟
.

2. اجزاء

با توجه به شکل زیر میکرومتر عمق سنج از قسمت‌های زیر تشکیل می‌شود.
.

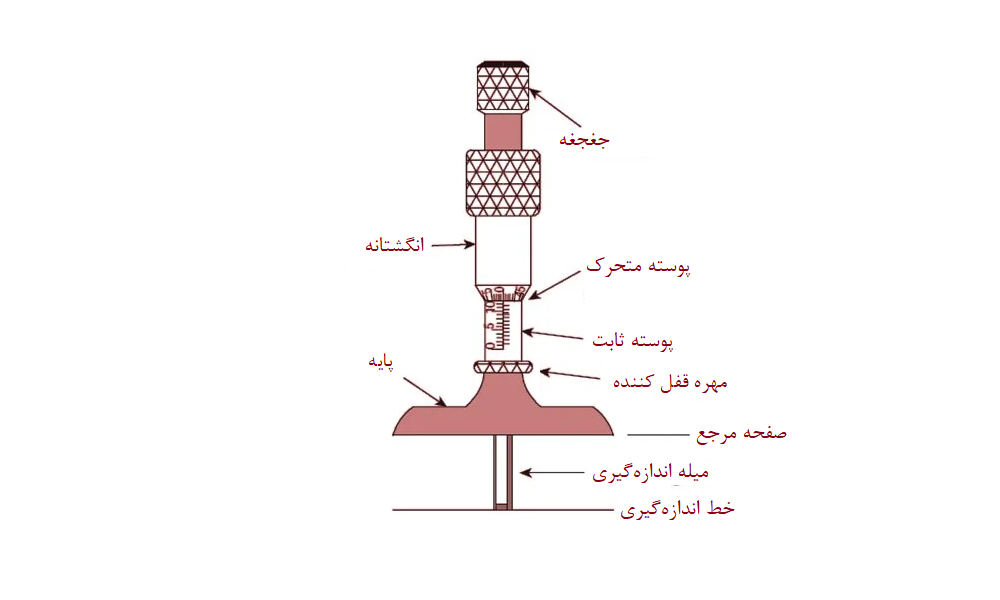

اجزاء میکرومتر عمق سنج
.
۱. سر میکرومتری
۲. دوک پیچ دار: این دوک، اندازه گیری واقعی را انجام می دهد.
.
۳. آستین فارغ التحصیلی: دارای خط مبنا و درجه بندی های ثابت است که با شماره های 0،9،8،7 و غیره از چپ به راست خوانده می‌شود.
.
4. پوسته متحرک: به این بند انگشتی می گویند که با دوک در انتهای بیرونی آن بسته می شود و با دوک حرکت می کند.
.
5. استاپ جغجغه ای: امتداد کوچکی به انگشتانه.
.
6. مهره قفل کننده: این برای قفل کردن ابزار در هر تنظیم دلخواه است.
.
هنگام استفاده، دوک به نقطه‌ای برگردانده می‌شود که کف سوراخ اندازه‌گیری شده را پاک کند. سپس سر ابزار در بالای سوراخ قرار می‌گیرد و در همان‌جا نگه داشته می‌شود. در حالی که دوک به سمت پایین پیچ می‌شود تا زمانی که فقط با کار تماس پیدا کند.
.

3. دقت اندازه‌گیری

میکرومتر عمق سنج برای اندازه‌گیری عمق یک سوراخ با دقت حداقل 0.01 میلی‌متر استفاده می‌شود. دهانه اندازه‌گیری دقیقاً مانند میکرومتر 25 میلی متر است که می تواند با تغییر میله تغییر کند. اصول اندازه‌گیری آن همانند میکرومتر خارج است. هر میکرومتر عمق سنج به همراه سه دوک قابل تعویض عرضه می‌شود که دارای محدوده اندازه‌گیری 0 تا 25 میلی‌متر، 25 تا 50 میلی‌متر، 50 تا 75 میلی‌متر و 75 تا 100 میلی‌متر است. میکرومترهای عمق سنج با محدوده اندازه‌گیری بزرگتر تا  6000 میلی‌متر نیز در دسترس هستند.
.

4. میکرومتر عمق سنج چگونه کار می‌کند؟

با توجه به شکل، میکرومتر عمق سنج از یک پایه که به بشکه متصل است و یک دوک اندازه‌گیری متصل به انگشتانه تشکیل می‌شود. حرکت محوری دوک با چرخش انگشتانه امکان‌پذیر است.
اندازه‌گیری بین سطح انتهایی دوک و سطح پایه انجام می‌گیرد. با دور شدن دوک از پایه، مقدار اندازه‌گیری افزایش می‌یابد زیرا فلس های بشکه از حالت عادی معکوس می شوند.
.
هنگامی که دوک با سطح جسم هم‌سطح است، مقدار صفر و زمانی که دوک به طور کامل باز است، مقدار حداکثر را نشان می‌دهد. طرز استفاده از میکرومتر عمق سنج در شکل زیر نشان داده شده است.
.
عدد مقیاس اصلی اندازه‌گیری ۱۷ است. خط تقسیم ۱۴ انگشتانه با خط مرجع مطابقت دارد. در نتیجه، عدد دقیق اندازه‌گیری 17 + 0.14 = 17.14 میلی‌متر است.
.
میکرومتر عمق در دو محدوده 0-25 میلی متر و 0-50 میلی متر موجود است. با استفاده از میله های کششی در گام های 25 میلی متری می توان برد را تا 0-90 میلی متر افزایش داد. با برداشتن کلاهک اسپیندل می توانید به راحتی میله را وارد کنید.
.
میکرومتر عمق سنج چکونه کار می‌کند؟
.

5. نحوه استفاده از میکرومتر عمق سنج

مرحله ۱: میله اندازه‌گیری را وارد کنید.
ابتدا با وارد کردن میله 0-25mm (یا 0-1′′) و پیروی از دستورالعمل‌های قبلی، اطمینان حاصل کنید که میکرومتر صفر شده‌است. فاصله‌ای که باید اندازه‌گیری شود را تخمین بزنید. با استفاده از این تخمین، میله با اندازه مناسب را انتخاب کرده و آن را در پایین میکرومتر قرار دهید.
.
1
.
مرحله ۲: موقعیت.
میله اندازه‌گیری را تا حد امکان نزدیک به لبه سوراخ در حال اندازه‌گیری قرار دهید.
.
2
.
مرحله ۳: پوسته متحرک را در جهت عقربه‌های ساعت بچرخانید و پایه میکرومتر را بگیرید تا نوک میله به انتهای سوراخ یا شکاف نزدیک شود.
همانطور که به سطحی که باید اندازه‌گیری شود نزدیک می‌شوید، جغجغه را با دقت بچرخانید تا چرخش دوک متوقف شود. جغجغه به چرخش ادامه می‌دهد و مقدار نیروی مناسب را برای اندازه‌گیری دقیق اعمال می‌کند. استفاده از انگشتانه میکرومتر به تنهایی نیازمند مهارت و تمرین است تا “احساس” مناسب را هنگام کار با آن به دست آورید.
.
3
.
مرحله 4: جغجغه را قفل می‌کنیم.
.
4
.
مرحله 5: مقدار اندازه‌گیری را می‌خوانیم و آن را به طول میله اکستنشن اضافه می‌کنیم.
.

6. نحوه خوانش میکرومتر عمق سنج

مقدار اندازه‌گیری توسط میکرومتر عمق سنج مجموع مقادیر پوسته متحرک و ثابت است.
.

"</div

.

نحوه اندازه‌گیری توسط یک میکرومتر عمق سنج در مقیاس میلی‌متر در زیر آورده شده‌است:
.
مرحله 1: به مقدار روی پوسته ثابت نگاه کنید.
بر روی پوسته ثابت می‌توانید مقدار اولین رقم اندازه‌گیری را بیابید. این عدد مستقیماً در سمت چپ انگشتانه قرار دارد. این عدد بر روی یک میکرومتر متریک بر حسب میلی‌متر نشان داده می‌شود. در پوسته ثابت، هر افزایش جزئی نشان دهنده 0.5 میلی‌متر است.
.
1
.
در شکل بالا، عدد روی پوسته ثابت 6.5 میلی‌متر است.
.
مرحله 2: به مقدار روی پوسته متحرک نگاه کنید.
عدد روی پوسته متحرک را بخوانید. پوسته متحرک یک میکرومتر متریک دارای مقیاس 0.5 میلی‌متر (یک دور کامل) است که هر افزایش برابر 0.01 میلی‌متر است و معمولاً در گام‌های 0.05 میلی‌متر شماره‌گذاری می‌شود. مقداری که باید خوانده شود کمترین عددی باید باشد که با خط شاخص در پوسته ثابت مطابق است. اگر خط شاخص بین دو مقدار قرار گیرد، مقدار قرائت شده، عددی خواهد بود که زیر خط شاخص قرار دارد.
.
2
.
مقدار روی پوسته متحرک در تصویر بالا برابر است با 0.11 میلی‌متر.
.
مرحله 3: به مقیاس ورنیه نگاه کنید.
اگر میکرومتر ورنیه دارید، مقدار روی مقیاس ورنیه را بخوانید (اگر میکرومتر ورنیه ندارید به این مرحله نیاز ندارید و به مرحله 4 بروید).
.
مقیاس ورنیه میکرومتر متریک دارای محدوده اندازه‌گیری 0.01 میلی‌متر است و هر افزایش برابر با 0.001 میلی‌متر است.
.
قرائت در مقیاس ورنیه با هر افزایشی در مقیاس انگشتانه (0.009 میلی‌متر در تصویر سمت چپ) مطابقت دارد.
.
3
.
مرحله 4: با هم ارزش اضافه کنید
برای به دست آوردن خوانش، مقادیر هر مقیاس (آستین + انگشتانه + ورنیه) را با هم جمع کنید.
.
4
.
به عنوان مثال،
 6.5mm + 0.11mm = 6.66mm.
قرائت در پوسته متحرک تقریبا 6.665 میلی‌متر است زیرا تقریباً بین دو مقدار قرار گرفته‌است.
.
