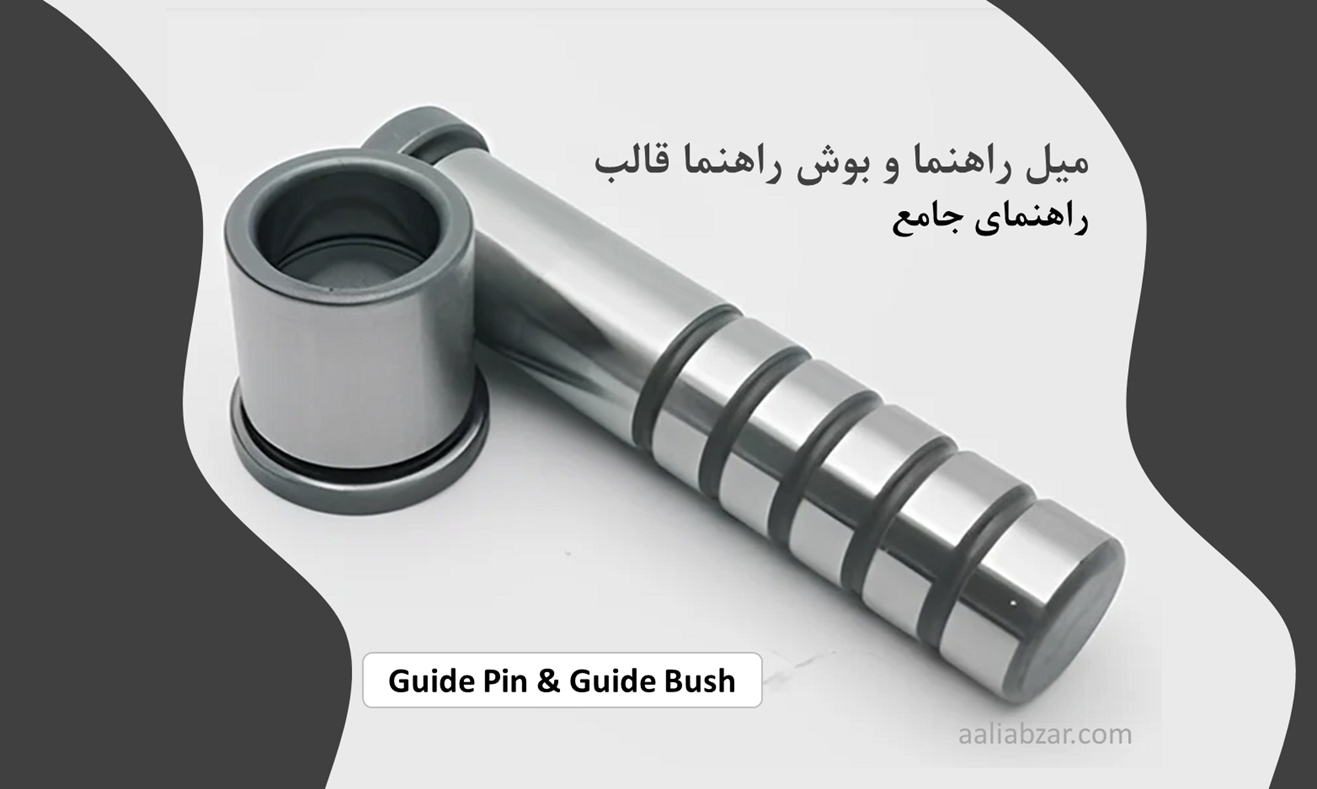

میل راهنما و بوش راهنما قالب – راهنمای جامع
درک دنیای پیچیده قالب‌های ابزار می‌تواند جذاب و چالش برانگیز باشد، به خصوص برای تازه واردانی مانند من. در چشم انداز وسیع مهندسی، هر اصطلاح، هر جزء، اهمیت منحصر به فرد خود را دارد. در ابتدا، ممکن است زبانی ناآشنا به نظر برسد، اما هر چه بیشتر در آن عمیق‌تر شوید، تصویر واضح‌تر می‌شود.
میل راهنما و بوش راهنما، به ظاهر ساده، اما در قالب‌گیری نقش‌های محوری دارند. آن‌ها فقط بخش نیستند. آن‌ها اجزای هدفمند با عملکردهای خاص هستند. در گذشته، مهندسی مانند یک معما بود. اما اکنون، با هر تکه از پازلی که کشف می‌کنیم، دنیای قالب‌ها ملموس‌تر و مرتبط‌تر می‌شود. پین‌های راهنما تراز دقیق را تضمین می‌کنند، در حالی که بوش‌های راهنما پشتیبانی ضروری را فراهم می‌کنند و به عملکرد بی عیب و نقص قالب کمک می‌کنند.
در قالب ابزار، میل‌های راهنما و بوش‌های راهنما نقش مهمی‌در اطمینان از تراز و هدایت صحیح اجزای قالب دارند. در اینجا مروری بر هر یک را داریم:
میل (یا پین) راهنما – Guide Pin
میل‌های راهنما به شکل پین‌های استوانه‌ای هستند که در یک سمت قالب نصب می‌شوند و در نیمه دیگر بوش‌ها یا سوراخ‌های مربوطه قرار می‌گیرند. آن‌ها حرکت نیمه‌های قالب را هدایت می‌کنند و تراز مناسب را حفظ می‌کنند. میل‌های راهنما، که به عنوان پین‌های راهنما یا پین‌های تراز نیز شناخته می‌شوند، تراز دقیقی را بین دو نیمه قالب (هسته و حفره) فراهم می‌کنند. آن‌ها اطمینان می‌دهند که اجزای قالب در مرحله بسته شدن به طور دقیق به هم می‌رسند.
بوش راهنما – Guide Bush
بوش‌های راهنما معمولاً قطعات استوانه‌ای جداشونده دارای سوراخ هستند که پین راهنما از آن عبور می‌کند. آن‌ها اغلب از مواد مقاوم در برابر سایش ساخته می‌شوند تا در برابر حرکت‌های مکرر مقاومت کنند و دقت را در چرخه‌های قالب‌گیری متعدد حفظ کنند. بوش‌های راهنما یا بوشینگ‌ها در نیمه قالب مقابل پین‌های راهنما نصب می‌شوند. آن‌ها پین‌های راهنما را در طول فرآیندهای بسته شدن و باز کردن قالب دریافت و هدایت می‌کنند و از تراز دقیق اطمینان حاصل می‌دهند.
عملکرد میل راهنما و بوش راهنما باهم

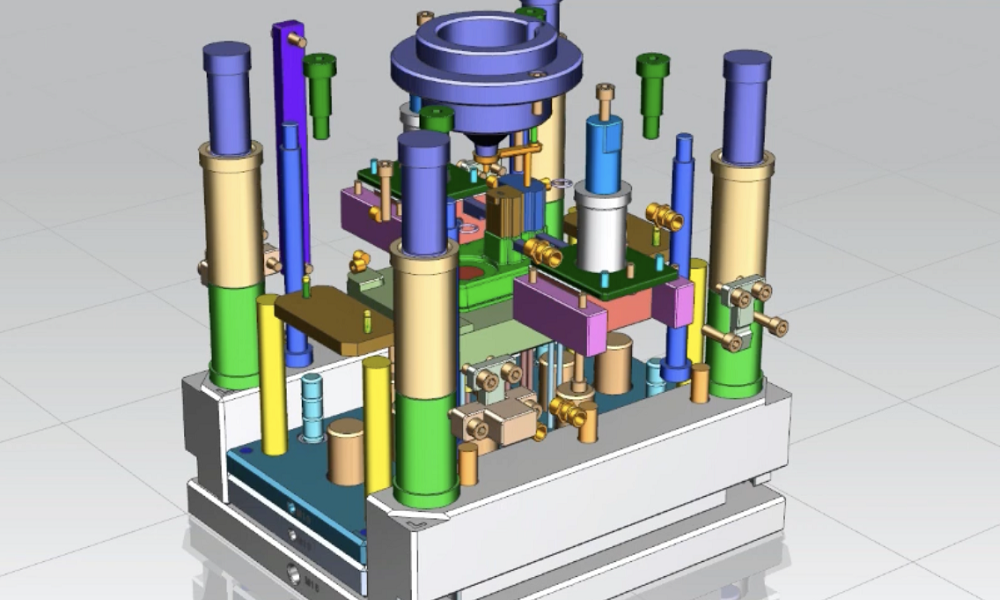

میل‌های راهنما و بوش‌های راهنما به صورت پشت سر هم کار می‌کنند تا از جفت شدن دقیق اجزای قالب اطمینان حاصل شود. وقتی قالب بسته می‌شود، میل‌های راهنما وارد بوش‌های راهنما می‌شوند و هم‌ترازی را برای هسته و حفره فراهم می‌کنند. این تراز برای حفظ دقت ابعاد قطعه قالب‌گیری و جلوگیری از آسیب به قالب بسیار مهم است.
تعداد میل‌های راهنما و بوش‌های راهنمای مورد نیاز در قالب ابزار می‌تواند بسته به طراحی و پیچیدگی قالب متفاوت باشد. در اینجا برخی از ملاحظات کلی آورده شده‌است:
نوع قالب
- قالب تک حفره‌ای
برای یک قالب ساده تک حفره‌ای، حداقل دو پین راهنما و دو بوش راهنما معمول است، یک مجموعه برای هر نیمه قالب. این کار تراز و ثبات مناسب را در طول فرآیند قالب‌گیری تضمین می‌کند.
- قالب چند حفره
در قالب‌هایی با تعداد حفره‌های متعدد، تعداد میل‌های راهنما و بوش‌های راهنما ممکن است افزایش یابد. هر حفره ممکن است به مجموعه‌ای از پین‌ها و بوش‌ها نیاز داشته باشد تا از هم ترازی مستقل برای هر قسمت اطمینان حاصل شود.
- قالب‌های پیچیده
برای قالب‌های پیچیده با شکل‌های پیچیده یا عملکردهای جانبی، ممکن است پین‌های راهنمای اضافی و بوش‌های راهنما برای کنترل اجزای متحرک مختلف درون قالب لازم باشد.
اندازه و پیکربندی
اندازه و پیکربندی قالب نیز بر تعداد پین‌های راهنما و بوش‌های راهنما تأثیر می‌گذارد. قالب‌های بزرگ‌تر یا آن‌هایی که شکل‌های نامتعارف دارند ممکن است به مجموعه‌های پین راهنماهای بیشتری برای حفظ ثبات نیاز داشته باشند.
الزامات خاص برنامه
برخی از کاربردهای قالب‌گیری ممکن است بر اساس هندسه قطعه، تلورانس‌ها و ملاحظات تولید، الزامات خاصی برای قرارگیری پین راهنما و بوش داشته باشند.
مراجعه به مشخصات طراحی قالب و مشورت با طراحان یا مهندسان قالب برای تعیین تعداد دقیق و قرارگیری پین‌های راهنما و بوش‌های راهنما برای یک قالب خاص ضروری است. هدف دستیابی به تراز و پایداری بهینه برای اطمینان از نتایج قالب‌گیری دقیق و سازگار است.
انتخاب مواد
هم جنس و هم ابعاد پین‌های راهنما و بوش‌های راهنما نقش مهمی‌در عملکرد و خواص این اجزا در قالب ابزار دارد.
- مقاومت در برابر سایش
این مواد باید مقاومت سایشی بالایی از خود نشان دهند زیرا پین‌های راهنما و بوش‌های راهنما در طول باز و بست قالب در معرض لغزش و تماس مکرر هستند. موادی مانند فولاد سخت یا مواد دارای پوشش برای افزایش مقاومت در برابر سایش انتخاب‌های رایج هستند.
- مقاومت در برابر حرارت
در کاربردهایی که شامل دماهای بالا هستند، مانند قالب‌گیری تزریقی پلاستیک‌های خاص، پین راهنما و مواد بوش راهنما باید مقاومت حرارتی خوبی داشته باشند تا خواص مکانیکی خود را حفظ کنند.
- مقاومت در برابر خوردگی
برای قالب‌های مورد استفاده در محیط‌هایی که خوردگی یک نگرانی است (به عنوان مثال، هنگام قالب‌گیری پلاستیک‌های خورنده)، مواد یا پوشش‌های مقاوم در برابر خوردگی ممکن است برای اطمینان از طول عمر انتخاب شوند.
دقت ابعادی
- تلورانس و لقی
ابعاد پین‌های راهنما و بوش‌های راهنما باید دقیقاً کنترل شوند تا به تلورانس و تناسب مطلوب دست یابند. تلورانس محکم تراز دقیق را تضمین می‌کند و خطر ناهماهنگی یا سایش زودرس را کاهش می‌دهد.
- پاکسازی و روانکاری
مشخصات ابعادی نیز فاصله بین پین راهنما و بوش راهنما را در نظر می‌گیرد. فاصله مناسب، همراه با استفاده از روغن‌کاری، به کاهش اصطکاک، سایش و تولید گرما در طول فرآیند قالب‌گیری کمک می‌کند.
