اندازه‌گیری گام رزوه با شابلون دنده
شابلون دنده یکی از آن ابزارهای کوچکی است که می‌تواند سریع و بدون دردسر در محل کار در اندازه‌گیری گام رزوه به شما کمک کند. ممکن است این ابزار را از قبل در کشوی میز کار خود داشته باشید و یا حتی به طور مرتب از آن استفاده کنید. اما همانطور که در صنعت اندازه‌گیری گام رزوه بسیار رایج است، ابهامات یا حتی تصورات نادرست زیادی در مورد شابلون دنده وجود دارد. برای اینکه شابلون دنده واقعاً به شما در اندازه‌گیری گام رزوه کمک کند، باید بدانید که چه کاری می‌تواند انجام دهد و چه کاری نمی‌تواند انجام دهد و البته نحوه استفاده صحیح از آن چگونه است؟
شابلون دنده چیست؟
شابلون دنده ابزاری است که می‌توانید از آن برای بررسی مشخصات یک رزوه استفاده کنید. این ابزار چند تیغه از جنس فلز است که هر کدام اندازه گام رزوه خاصی را نشان می‌دهد. این تیغه‌ها در کنار هم قرار گرفته‌اند و به دو سر یک دسته متصل می‌شوند.
اینکه کدام و چه تعداد از این الگوهای رزوه در یک دسته با هم گروه‌بندی می‌شوند، می‌تواند متفاوت باشد. متداول‌ترین الگوهای رزوه برای انواع رزوه‌های بسیار رایج مانند رزوه استاندارد متریک یا رزوه لوله هستند. الگوهای رزوه‌ای وجود دارند که فقط شامل یک نوع رزوه در هر دسته هستند و همچنین آن‌هایی که انواع مختلف را با هم ترکیب می‌کنند و گاهی نیز رزوه‌های متریک و امپریالیستی را با هم ترکیب می‌کنند. تعداد سایز رزوه‌های موجود نیز می‌تواند متفاوت باشد. ممکن است مجبور شوید کمی بررسی کنید تا الگوی مناسبی را پیدا کنید که دقیقاً نیازهای شما را برآورده می‌کند.
نحوه اندازه‌گیری گام رزوه با شابلون دنده
گام رزوه با استفاده از روش فاصله نور بررسی می‌شود. برای بررسی، به صورت زیر عمل کنید:
ابتدا مطمئن شوید که از یک شابلون دنده مناسب برای نوع رزوه‌ای که می‌خواهید آن را بررسی کنید، استفاده می‌کنید. اگر از نوع رزوه مطمئن نیستید، ابتدا از روش‌های دیگر تعیین رزوه استفاده کنید، زیرا برای مثال، بررسی یک رزوه متریک با یک شابلون دنده برای رزوه‌های امپریالیستی، نتایج دقیقی ارائه نمی‌دهد.

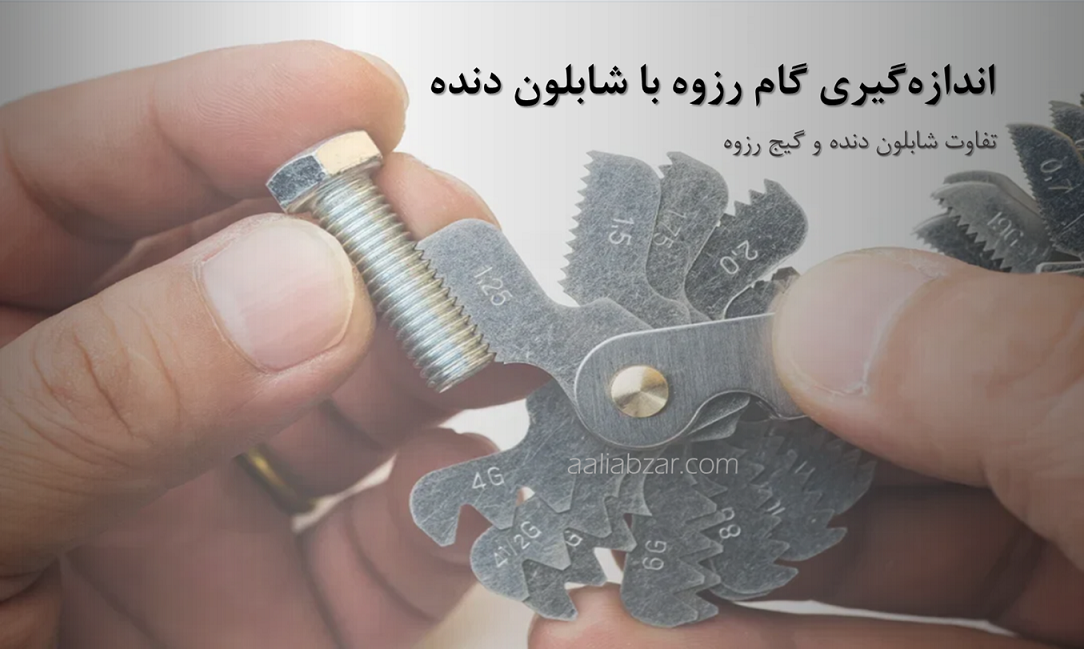

سپس یکی از تیغه‌ها را انتخاب کرده و آن را روی رزوه فشار دهید. اگر دندانه‌های شابلون رزوه به هیچ وجه در داخل رزوه قرار نمی‌گیرند، می‌توانید مستقیماً با تیغه بعدی ادامه دهید. کار خود را از با الگوهای دیگر ادامه دهید تا زمانی که احساس کنید یک تناسب خوب پیدا کرده‌اید.
اکنون روش فاصله نور وارد عمل می‌شود. شابلون دنده و رزوه را در مقابل منبع نور بگیرید و از نزدیک نگاه کنید. آیا نور می‌تواند از شکاف بین رزوه و تیغه نفوذ کند؟ اگر چنین است، قالب تیغه‌ای یکسان نیست و باید به جستجو ادامه دهید. با این حال، اگر هیچ شکافی در برابر یک منبع نور دیده نمی‌شود، پس شما قالب مناسب را پیدا کرده‌اید!
نتایج یک شابلون دنده چقدر دقیق است؟
روش فاصله نوری ممکن است تا حدودی آماتور به نظر برسد، اما در واقع یک روش تست رایج است که در بخش حرفه‌ای نیز استفاده می‌شود. بسته به منبع نور و کیفیت شابلون، حتی انحرافات بسیار کوچک را نیز می‌توان از این طریق تشخیص داد. با این حال، دقت کار مستقیماً به شرایط محیط و در نهایت به ارزیابی ذهنی شما بستگی دارد. در صورت استفاده صحیح، نتایج ارائه شده توسط شابلون دنده بسیار قابل اعتماد است.
الگوهای رزوه برای تعیین مطمئن گام رزوه‌های خارجی مناسب هستند. برای رزوه‌های داخلی، انجام صحیح یک روش فاصله نوری می‌تواند دشوار یا حتی غیرممکن باشد، به همین دلیل است که شابلون دنده به میزان محدودی استفاده می‌شوند.
تفاوت بین گیج رزوه و شابلون دنده چیست؟
شابلون دنده اغلب به عنوان گیج گام سنج نیز شناخته می‌شود ممکن است با گیج رزوه اشتباه گرفته شود. گیج رزوه و شابلون دنده به هیچ وجه یکسان نیستند. شابلون دنده برای تعیین دقت اندازه‌گیری یک رزوه با اطمینان قانونی یا برای یافتن ابعاد یک رزوه ناشناخته در نظر گرفته نمی‌شود. برای این منظور، گزینه‌های دیگری وجود دارد که نتایج بسیار دقیق‌تری ارائه می‌دهند.
یک گیج رزوه بر روی یک رزوه خارجی یا به یک رزوه داخلی پیچ می‌شود و معمولا انحرافات گام پیچ را بررسی می‌کند. تولیدکنندگان به طور مرتب از گیج رزوه استفاده می‌کنند تا اطمینان حاصل کنند که رزوه‌هایی که تولید می‌کنند دقیقاً در محدوده تلورانس تعیین شده قرار دارند و در نتیجه برای خود و مشتریان خود اطمینان قانونی ایجاد می‌کنند. بنابراین، دامنه کاربردهای گیج رزوه بسیار فراتر از شابلون دنده است.
