معرفی رزوه NPT و G و بررسی تفاوت آن‌ها

اکثر گیج‌های فشار در سراسر جهان دارای اتصال NPT یا G هستند. دانستن تفاوت آن‌ها – و همچنین نحوه تشخیص نوع آن – بدون نیاز به باز کردن مفید است.

آیا تا به حال به یک گیج فشار در اتصالات لوله‌کشی نگاه کرده‌اید و فکر کرده‌اید که چه نوع اتصالی دارد؟ شاید مجبور باشید از یک ابزار اندازه‌گیری استفاده کنید. و یا آن را باز کنید و به رزوه‌های آن نگاه کنید، اما این کار در صورت فعال بودن سیستم منجر به توقف آن می‌شود. راه ساده‌تری برای تشخیص اینکه آیا رزوه گیج NPT یا G است وجود دارد که در این مقاله به آن پرداخته شده‌است.

رزوه NPT

رزوه NPT رزوه لوله استاندارد ملی آمریکا (National Pipe Tapered) نامیده می‌شود و زاویه رزوه 60 درجه است. با توجه به شکل آن، رزوه NPT به رزوه‌های لوله مستقیم آب‌بندی شده و رزوه های لوله مخروطی آب‌بندی شده تقسیم می‌شود. اشکال رزوه نر و ماده نیز متفاوت است، مانند NPT (مخروطی لوله ملی)، NPS (مستقیم لوله ملی)، NPTF (ملی). لوله مخروطی – سوخت و روغن) یا NPSC (کوپلینگ مستقیم لوله ملی) و غیره.

در ایالات متحده آمریکا یا کانادا، گیج فشار به احتمال زیاد با اتصال NPT ارائه می‌شود. این نوع رزوه، استاندارد شده توسط ANSI (موسسه استاندارد ملی آمریکا) و ASME (انجمن مهندسین مکانیک آمریکا)، در میان ابزارهای اندازه‌گیری آمریکای شمالی معمول است که در سیستم‌های لوله کشی، پمپ‌ها، کمپرسورها، ماشین‌های متحرک و بسیاری از موارد دیگر یافت می‌شود.

اتصالات NPT نر (خارجی) تا حدودی مخروطی هستند و قطر رزوه‌ها از سوکت تا نوک کمی کاهش می‌یابد. رزوه‌های مخروطی در امتداد کناره‌های رزوه آب‌بندی می‌شوند. با توجه به مسیر نشت، نوار تفلون (PTFE) یا یک ترکیب آب‌بندی خوب لازم است. رایج‌ترین اندازه‌ها برای اتصالات گیج فشار در ایالات متحده، NPT ⅛ اینچ، NPT ¼ اینچ و NPT ½ اینچ است.

شکل مخروطی رزوه‌های NPT به کاربران این امکان را می‌دهد که پس از ایجاد آب‌بندی، اتصال را چندین درجه دیگر بچرخانند تا زمانی که ابزار به موقعیت مورد نظر برسد. با این حال، سفت کردن باید با احتیاط انجام شود: فشردگی بیش از حد می‌تواند به رزوه‌ها آسیب برساند. این شرایط در کاربردهایی که نیاز به نصب و بازکردن منظم گیج فشار دارند مشکل‌ساز است.

رزوه G

رزوه G (لوله گاز (آلمانی Gewinde)) یک رزوه لوله مستقیم 55 درجه اتصال غیر آب‌بندی بریتانیایی است که می‌تواند با افزودن یک حلقه O یا واشر آب‌بندی شود. در سری اتصال دهنده‌های VPC، رزوه G به طور پیش فرض دارای یک حلقه O است.

رزوه‌های G با حلقه‌های O برای خطوط لوله کم فشار که بارهای ساکن را تحمل می‌کنند مناسب هستند. در خطوط لوله کم فشار که بارهای استاتیکی را تحمل می‌کنند، خاصیت ارتجاعی و تراکم‌پذیری حلقه‌های O می‌تواند شکاف‌های بین رزوه‌ها را هنگام سفت شدن پر کند و یک آب‌بندی موثر را تشکیل دهد. در عین حال، خاصیت ارتجاعی حلقه O می‌تواند جابجایی خط لوله ناشی از تغییرات دما یا ارتعاش را جبران کند و باعث افزایش بیشتر اثر آب‌بندی و جلوگیری از نشت شود.

طبق آخرین استاندارد BS EN ISO-228-1، رزوه G همان استاندارد رزوه BSPP در زیر شاخه رزوه BSP است و می‌توان از آن‌ها را به صورت سازگار به جای هم استفاده کرد. با این حال، رزوه‌های BSPT با رزوه‌های G سازگار نیستند.

اگر مونتاژ لوله در اروپا، آسیا یا آمریکای لاتین انجام شود – اساساً در هر جای دیگری در جهان به جز ایالات متحده و کانادا – گیج فشار به احتمال زیاد دارای رزوه‌های مستقیم یک اتصال موازی لوله استاندارد بریتانیا (BSPP) خواهد بود که با حرف G مشخص می‌شود. انواع مخروطی از سیستم طبقه‌بندی BSP با ISO7 نشان داده می‌شوند، برای مثال R1/4-ISO7.

هدف اصلی رزوه‌های موازی مهار فشار است که امکان نصب و باز کردن منظم را بدون آسیب رساندن به رزوه فراهم می‌کند. برای آب‌بندی اتصال به واشر نیاز است. از آنجایی که آب‌بندی اتصال روی واشر انجام می‌شود و نه روی خود رزوه، هیچ ترکیب آب‌بندی یا نوار تفلون لازم نیست.

تفاوت رزوه NPT و G

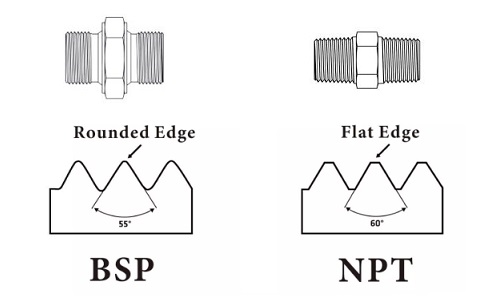

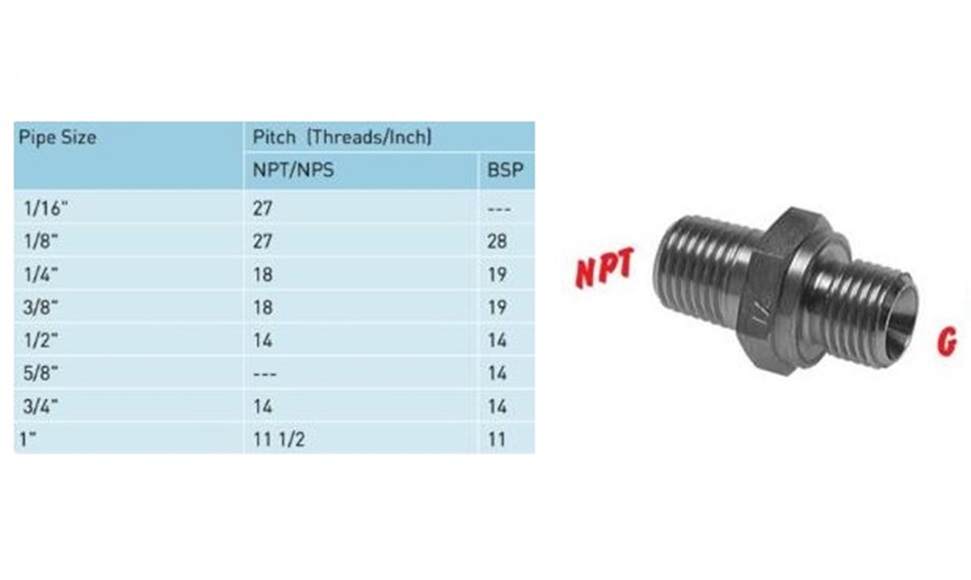

هنگامی که دو رزوه در کنار هم قرار می‌گیرند، تفاوت بین دو نوع اتصال کاملا واضح است. رزوه NPT کمی مخروطی است، در حالی که اتصال G مستقیم است. به علاوه، کانکتور G به یک برآمدگی کوچک ختم می‌شود که برای وسط واشر استفاده می‌شود. همچنین، رزوه‌های NPT 60 درجه هستند، در حالی که رزوه‌های BSP 55 درجه هستند.

اما وقتی گیج فشار قبلاً در فرآیند قرار دارد چطور؟ آیا راه آسانی برای تشخیص نوع کانکتور یک ابزار بدون باز کردن آن وجود دارد؟ بله از آنجایی که یک اتصال G پایین می‌آید، هیچ رزوه‌ای قابل مشاهده نیست. اما در یک اتصال NPT، چند رزوه یا نوار تفلون در معرض دید را می‌توان دید.
