ماشینکاری آندرکات چیست؟

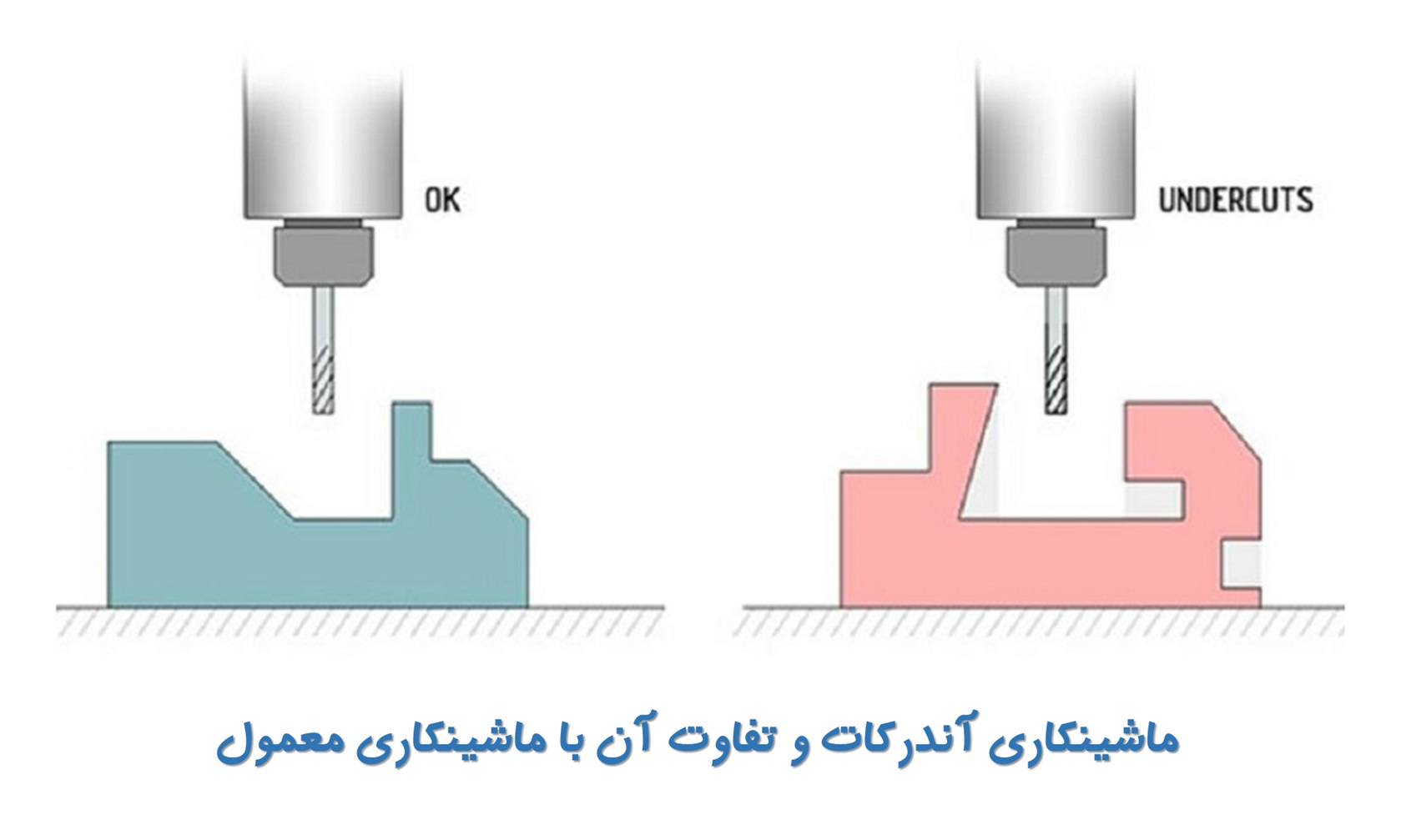

ماشینکاری آندرکات [به انگلیسی: Undercut Machining] یک تکنیک ماشینکاری در ساخت و تولید است که شامل ایجاد سطوح فرورفته در یک قطعه میشود. طراحی قطعات برش آندرکات در ماشینکاری ممکن است به عنوان چالش بزرگ به نظر برسد. چرا که ابزارهای برش استاندارد مورد استفاده در اکثر عملیات ماشینکاری، به عنوان مثال، فرزهای انگشتی، نمیتوانند برش آندرکات ایجاد کنند. بنابراین، ماشینکاری آندرکات به ابزارهای تخصصی مانند فرز تی، فرز دم چلچله یا چتری برای ساخت قطعات زیر برش نیاز دارد.
ساخت برخی از قطعات میتواند هزینههای بالایی را متحمل شود. به این دلیل که برخی از سطوح آنها مستقیماً از بالا قابل دسترسی نیستند، یا زمانی که یک قطعه کار بر روی قطعه دیگر قرار میگیرد. به این ترتیب، شکافی زیر محل برش وجود دارد که ابزارهای سنتی معمولی نمیتوانند به آن برسند.
آندرکات در تراشکاری
در فرآیند تراشکاری، آندرکات شکافی بر روی قطر داخلی یا خارجی قطعه کار است.
نمونه ای از قطعه گرد با و بدون آندرکات
در قسمتهای چرخشی، آندرکات به عنوان گردن یا “شیار تسکین” نیز شناخته میشود. آنها اغلب در انتهای بخش رزوه دار یک شفت یا پیچ برای ایجاد فضای خالی برای ابزار برش استفاده میشوند.
آندرکات در فرزکاری
در فرزکاری، ابزار برش بر روی اسپیندل دستگاه نصب میشود. در فرزکاری آندرکات، بخشی از سطوح در جهتی که از زاویه ابزار دیده نمیشود، برش داده میشود. به این علت، برای رسیدن به پشت سطوح قابل مشاهده به ابزار خاصی نیاز است.
نمای بالا و جلوی یک برش آندرکات در فرزکاری
انواع برش آندرکات در ماشینکاری
در زیر برخی از برشهای مختلف آندرکات که میتوانید در ماشینکاری قطعات انجام دهید، آورده شدهاست:
- برش تی (T)
همانطور که از نام آن پیداست، این ابزار برش به ایجاد برشهای T شکل کمک میکند. ابزارهای T-شکل شامل تیغههای افقی مسطح به هم پیوسته و یک شفت عمودی هستند. این ویژگیها به دستگاه اجازه میدهد تا در هر جهت به صورت افقی برش دهد. در نتیجه، شکل T را ایجاد کند. ابزارهای برشT در عرض های استاندارد از 3 تا 40 میلیمتر در دسترس هستند.
- برش دم چلچله
ابزارهای برش دم چلچله از تیغههای زاویهدار برای تولید سطوح آندرکات استفاده میکنند. برشهای حاصل از ابزارهای دم چلچله شکل ذوزنقهای دارند. علاوه بر این، قسمت آندرکات همیشه دارای سطح بالایی باریک و پایینی پهن است. ابزارهای برش دم چلچله دارای تیغههای زاویهدار در زوایای استاندارد 45 و 60 هستند. با این حال، زوایای دیگر مضرب 10 درجه، تا 120 درجه نیز وجود داردند که کمتر مورد استفاده قرار می گیرند.
- برش شیار یک طرف
این برش منحصر به فرد از یک ابزار آندرکات برای ایجاد برشهای نامتقارن در قطعات ماشینکاری استفاده میکند. در حالی که برشهای بیشتری را از آندرکاتهای قبلی انجام میدهد، به صورت افقی برش میدهد. توجه داشته باشید که تنظیم فاصله یک فاکتور ضروری است که باید هنگام استفاده از تکنیک برش یک طرفه در نظر گرفت تا تضمین کند که ابزار به درستی کار میکند.
